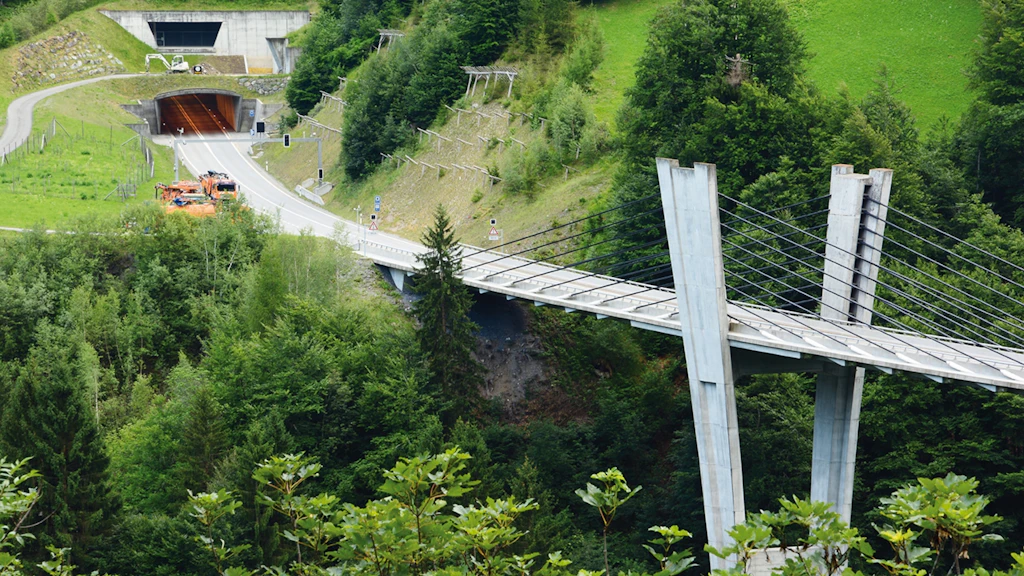

A28 Sanierung Gotschnatunnel

Die Anlage wurde auf einer bestehend Wandmauer angrenzend zum Tunnel Karlihof errichtet.
Insgesamt wurde total sechs Reihen PV-Module montiert. Dazu wurde vier Reihen auf die Wandmauer und zwei Reihen als Zaun oberhalb der Mauerkrone erstellt. Für die Installation auf der Mauer werden Konsolen direkt auf die Mauer montiert, auf welche die Montageschienen angeschraubt werden. Das PV-Panel wird dazu auf die Schiene montiert und mithilfe von Klemmen, welche an den Montageschienen angebracht wird fixiert. Für die Montage der PV-Module oberhalb der Mauerkrone wird ein ähnliches Prinzip wie bei der Wandmauer verwendet. Anstatt die Konsolen werden die Montageschienen auf H-Trägern montiert, welche hinten an der Wand montiert und abgestützt werden. Zusätzlich werden die Module hinten mit einem Zaungeflecht gegen Berührung geschützt.

Strecke

A28 Klosters – Davos (Gotschnatunnel)

Bauzeit

April 2019 bis Juni 2020

• Etappe 1        (13 Wochen) 1. April bis 4. Juli 2019
• Etappe 2        (10 Wochen) 7. Oktober bis 13. Dezember 2019
• Etappe 3        (11 Wochen) 30. März bis 15. Juli 2020

Kosten

Die Kosten betragen rund 25 Millionen Franken
